AOX-L直行程系列當前位置：首頁> 產品中心> 直行程電動執行器> AOX-L直行程系列> AOX-L系列直行程電動執行器

< >

AOX-L系列直行程電動執行器

外殼：硬質鋁合金
防護等級：IP67（可選IP68）
推力：3000~30000N
行程：25mm~100mm
速度：1.5mm/S
功能：智能型(ICU)、非侵一體化(SRCU)、調節型（PCU）、開關型
環境溫度：-25℃~+70℃（可選-30℃、-40℃、-60℃）

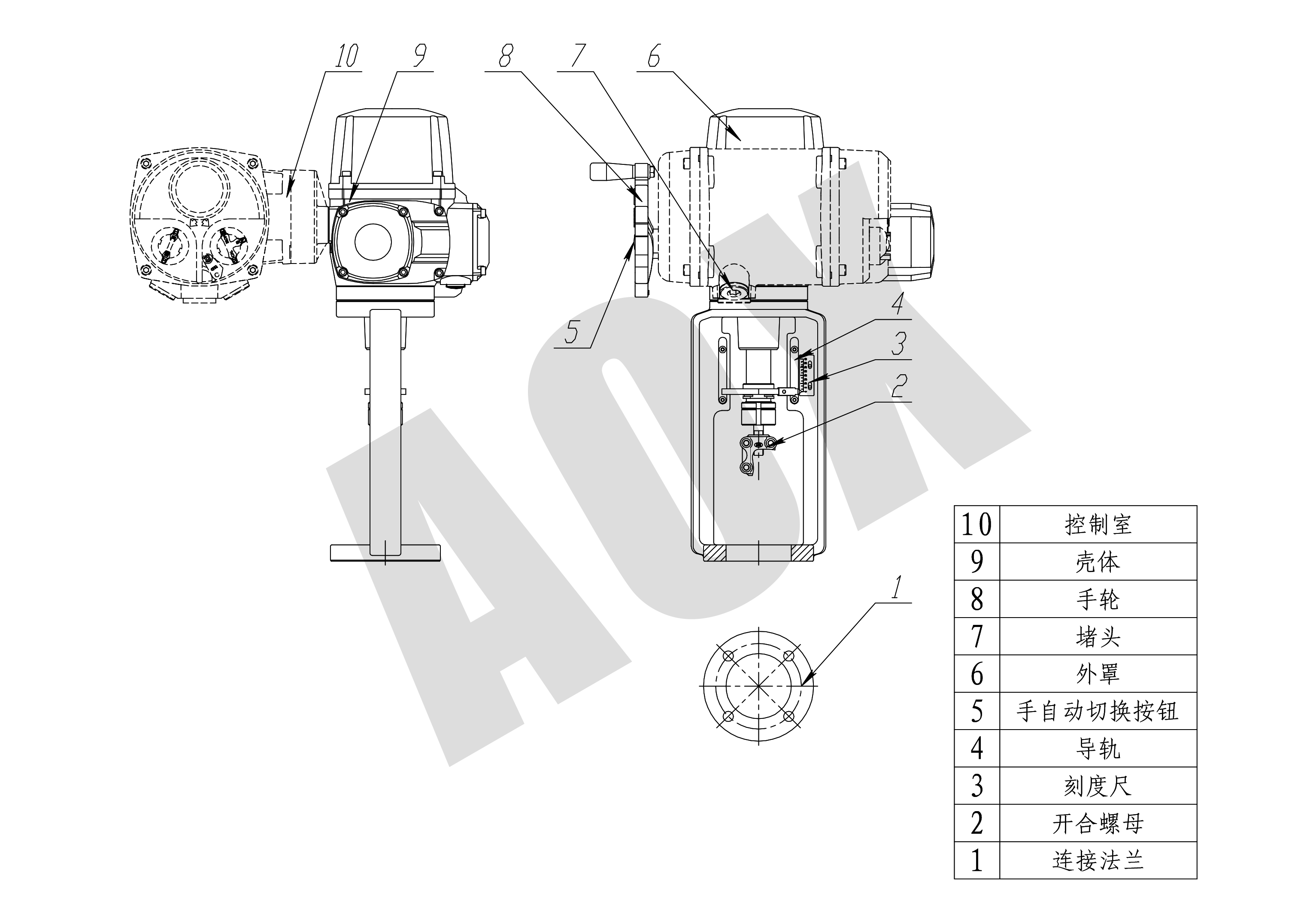

性能特點
技術參數

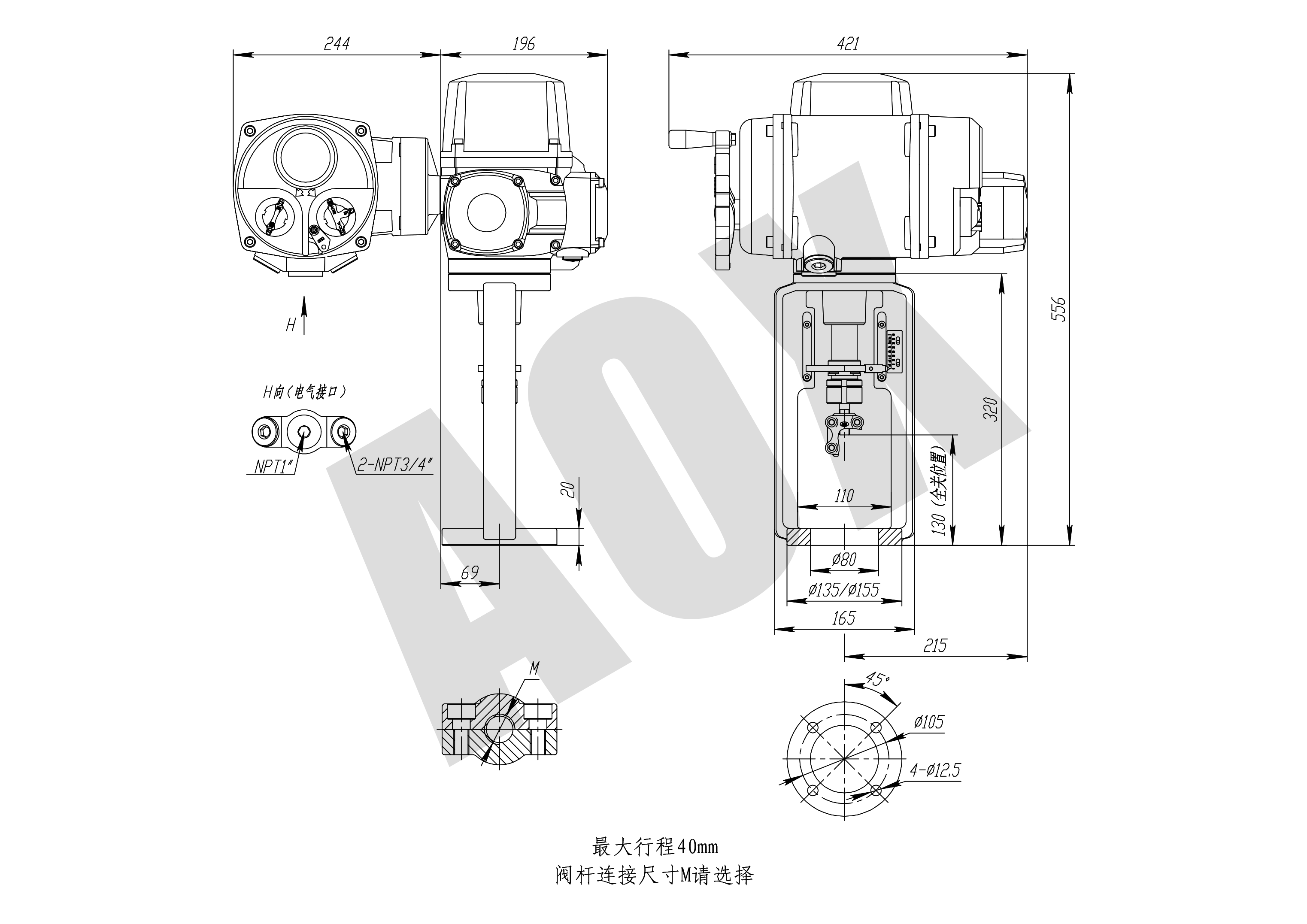

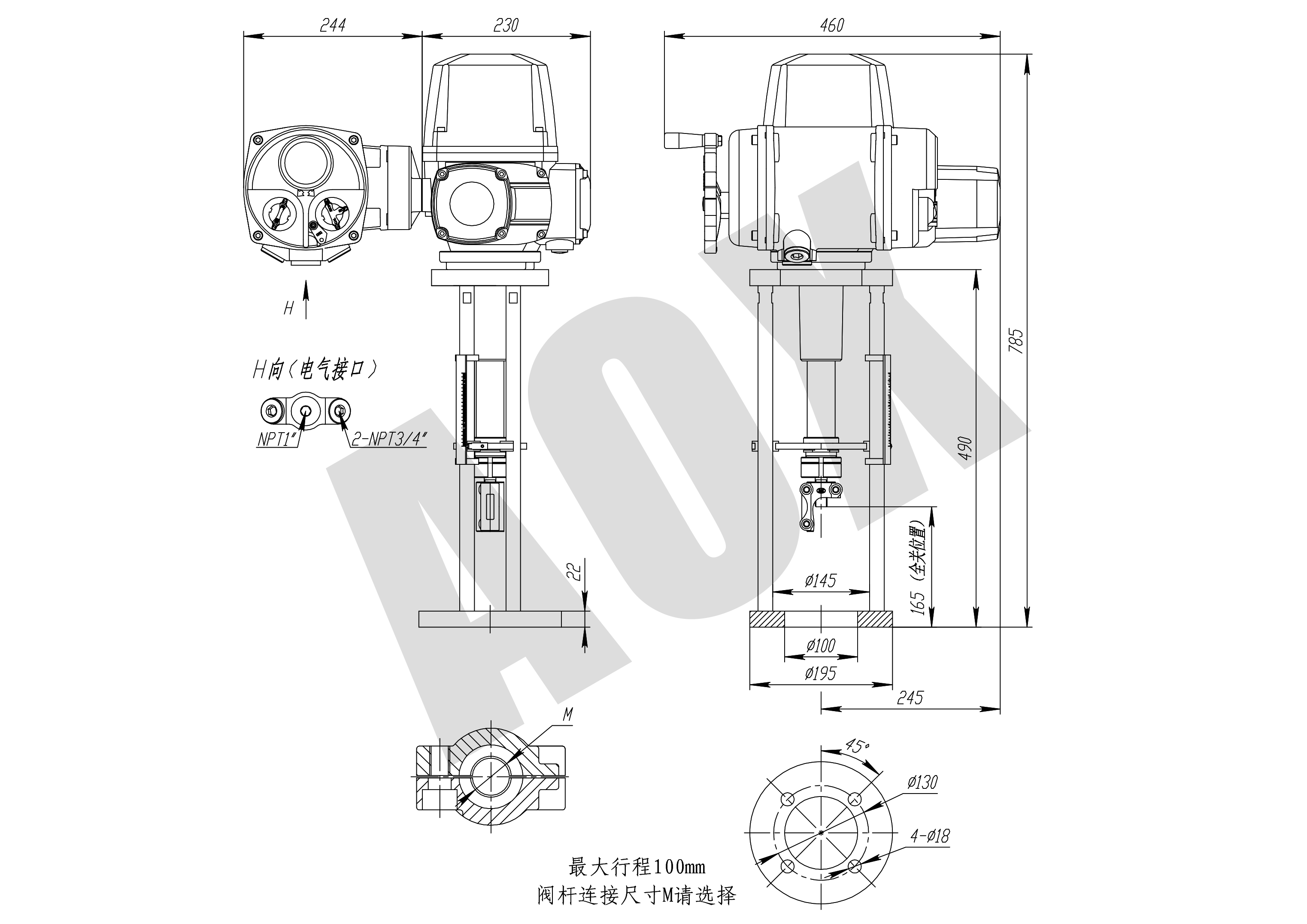

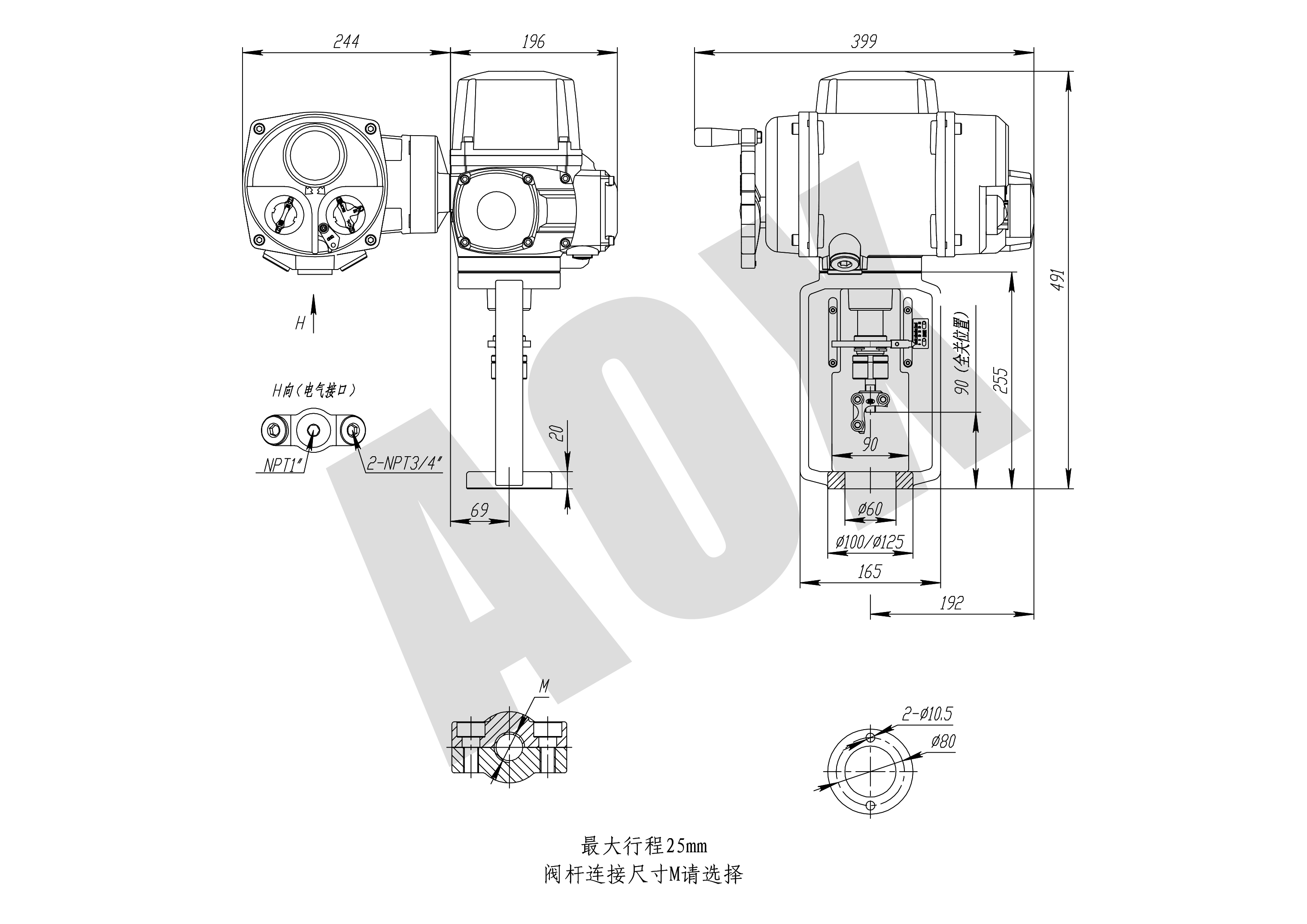

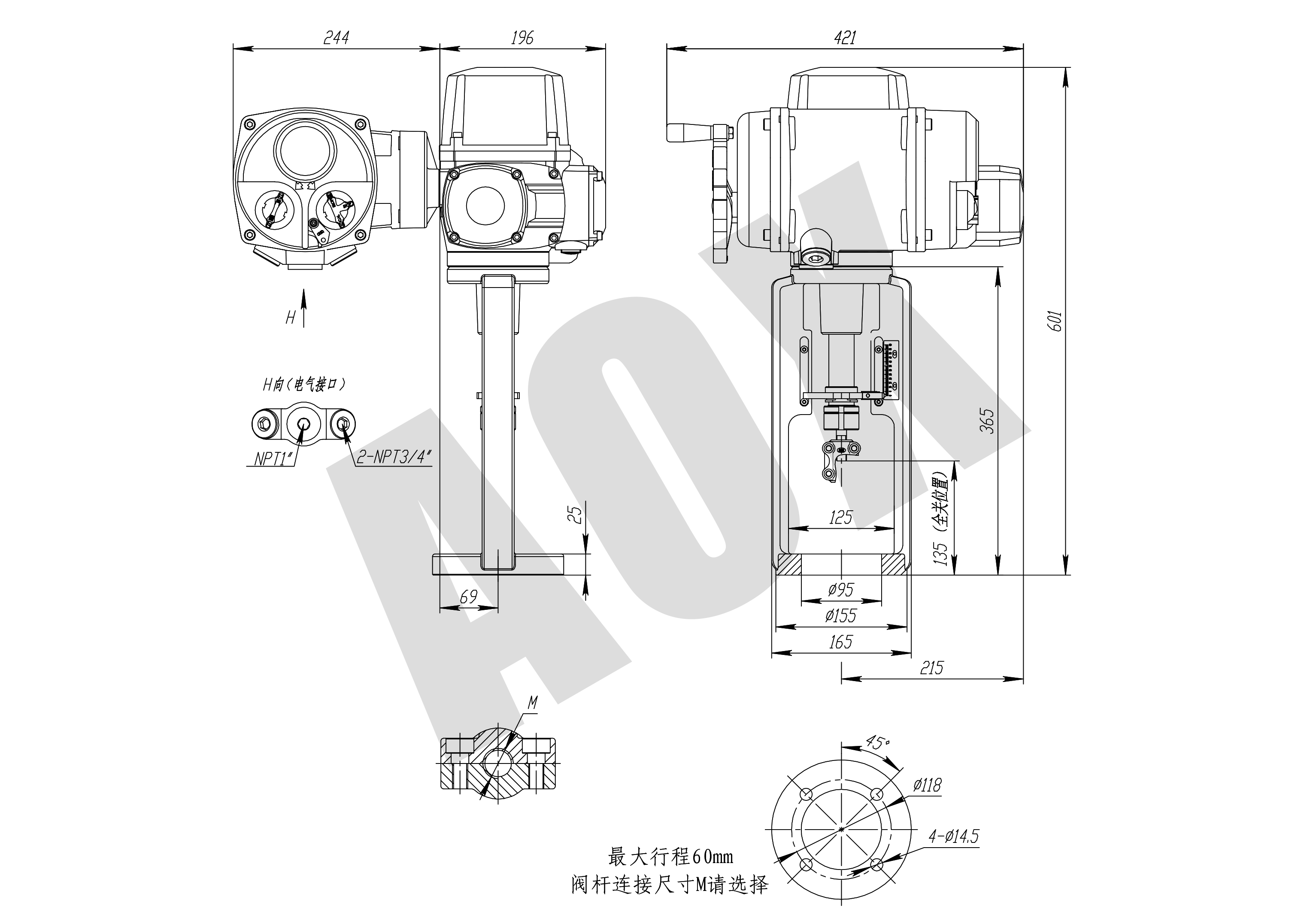

外形尺寸
線路圖

一、產品概述

“AOX-L”系列產品是新一代直行程產品，我們做了諸多創新，擁有了三項發明專Li及多項外觀及實用新型專Li。它采用模塊化設計，具有豐富地可拓展性功能，適用于多種閥門及同類產品。如閘閥、截止閥、調節閥等，廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控等各行業中。它以AC380V/220V/110V交流電源為驅動電源，以開關量、模擬量或數字作為控制信號，可使電動閥門運動到所需位置，實現其自動化控制。“AOX-L”系列推力選擇范圍，其推力值由3000-30000N,還可以通過不同的支架來匹配相應的閥門。

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，有IP68可選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。絕緣等級為H級，內置過熱保護開關，可防止損壞電機。

2.3手動結構

手輪的設計保證安quan可靠、省力、體積小。帶手、自動離合功能。在停電情況下，可切換Zhi手動狀態，進行手輪來操作閥門，在電機旋轉的瞬間自動解除手輪嚙合，確保人員安quan。（注：在不通電的狀況下，電動執行器將保持手動狀態）

2.4刻度表

刻度表安裝在支架上,觀察更方便直觀。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6限位開關

電子雙重限位。行程可調，安quan可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能方便地設定位置。(智能一體化產品,無需此功能)

2.7自鎖

精密的螺桿螺母可高xiao傳輸大扭矩，效率高，噪音低（<50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.8防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

2.9安裝

底部安裝尺寸符合ISO5211標準，如閥門安裝尺寸與其不符，則另行設計。

2.10線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。（可根據客戶要求另行加工）

2.11智能模塊

采用集成度高、功耗低的單片機和模擬電路混合的控制板，全金屬外掛式安裝，使執行器電機熱源與控制板有Xiao隔離，很大程度上提高了軟件和硬件的抗干擾性能和耐溫性。

2.12閥位數字顯示

執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。

浙江澳翔自控科技有限公司各型號電動閥門和電動執行器，如：電動蝶閥、電動球閥、角行程電動執行器、直行程電動執行器、多回轉電動執行器、電動閘閥、電動執行器、減壓閥等閥門。我們有很好的售后服務、可提供詳細的產品資料和解決方案，供您參考。產品的質量可靠，如需采購歡迎來電咨詢我們：400-150-8030

上一張：AOX-L直行程系列
下一張：AOX-L-30直行程電動執行器

產品知識

型號	推力	速度	Max行程	功耗	額定電流(A)	重量
型號	N	mm/S	mm	W	220V/50HZ/1PH	Kg
AOX-L-30	3000	1.5	25	30	0.32	17.5
AOX-L-50	5000	1.5	40	45	0.37	19
AOX-L-80	8000	1.5	60	60	0.39	19.5
AOX-L-100	10000	1.5	100	90	0.83	33
AOX-L-160	16000	1.5	100	90	0.95	33
AOX-L-200	20000	1.5	100	120	1.06	33
AOX-L-250	25000	1.5	100	120	1.15	33
AOX-L-300	30000	1.5	100	120	1.22	33

外殼	防護等級：IP67（可選IP68），NEMA4 and 6
電機電源	110/220V AC 1Phase，380/440VAC 3 Phase（可選）
控制電源	220V AC 1Phase，50/60 Hz, ±10%
電機	鼠籠式異步電機
限位開關	2 X 開(Open)/關(Close)， SPDT,250V AC 10A
輔助限位開關	2 X 開(Open)/關(Close)， SPDT,250V AC 10A
失速防護/操作溫度	內置熱保護，開120℃ ±5℃ /關 97℃ ±5℃
指示器	連續的位置指示
手動操作	機械離合機構
自鎖裝置	螺桿提供自鎖
干燥器	30W (110/220V AC)
接線孔	2 × M20*1.5
環境溫度	-25℃--+70℃（-30℃、-40℃、-60℃可選）
潤滑	鋁基潤滑脂（EP 型）
材料	鋼,鋁合金，鋁青銅，聚碳酸脂
環境濕度	Max 90％ RH	非凝結
抗震性能	X Y Z 10g,0.2～34 Hz,30分鐘
外涂層	干粉，環氧聚酯

NO.	性能	參數
1	電動機電源控制	可控硅換向繼電單元
2	電機負荷類型	S2-30min（開關型），S4-25%（調節型）
3	控制信號	輸入輸出4-20mADC、1-5VDC、0-10VDC
4	靈敏度（死區）	0.3%～2.5%
5	輸入輸出阻抗	150Ω、750Ω
6	集合報警信號	相序錯誤或丟失，電機過熱保護跳閘（過熱保護開關）
7	現場控制	選擇開關現場 – 停止 – 遠程（可以加鎖），旋鈕：開 – 關，顯示屏

NO.	規格	可選
1	電位計（1K-10K）	AOX-L 系列
2	比例控制單元（輸入，輸出4-20mA DC）	AOX-L 系列
3	現場控制單元（過程控制開/停/關選擇開關)	AOX-L 系列
4	防水外殼（IP68,10M,250HR）	AOX-L 系列
5	反向電磁控制和傳送集成電機啟動器	AOX-L 系列
6	電流位置傳感器（輸出4-20mA DC）	AOX-L 系列
7	耐高溫執行器（-10℃～+100℃）	AOX-L 系列
8	耐低溫執行器（-60℃～+30℃）	AOX-L 系列
9	低速執行器	AOX-L 系列
10	總線控制	AOX-L 系列
